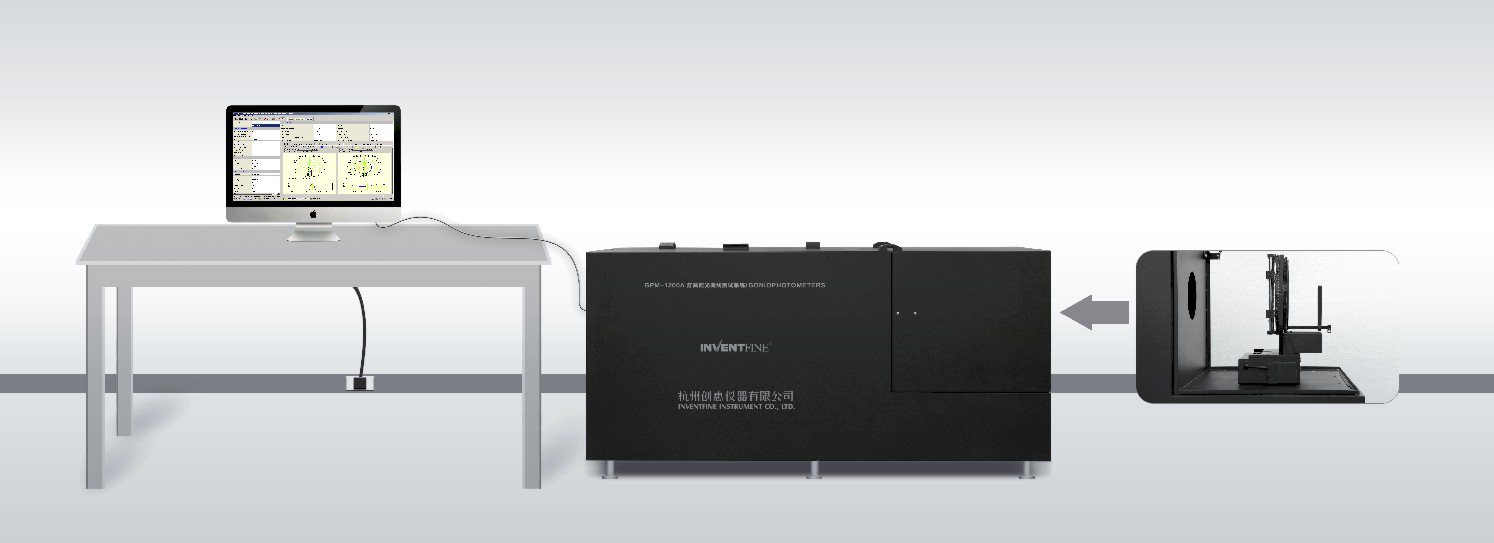

根據CIE和IEC標準對LED測試方法，專用于單體LED和組合型照明LED的電性能、光度性能、光束分布等特性參數的測量。儀器自帶測試光柵和測試暗箱，滿足任何環境下的測試要求。主要應用于單顆LED，LED反射燈、par燈等各種LED光源燈具的光電參數測量。可繞c軸、γ軸自動旋轉。獲得三維光強分布圖。

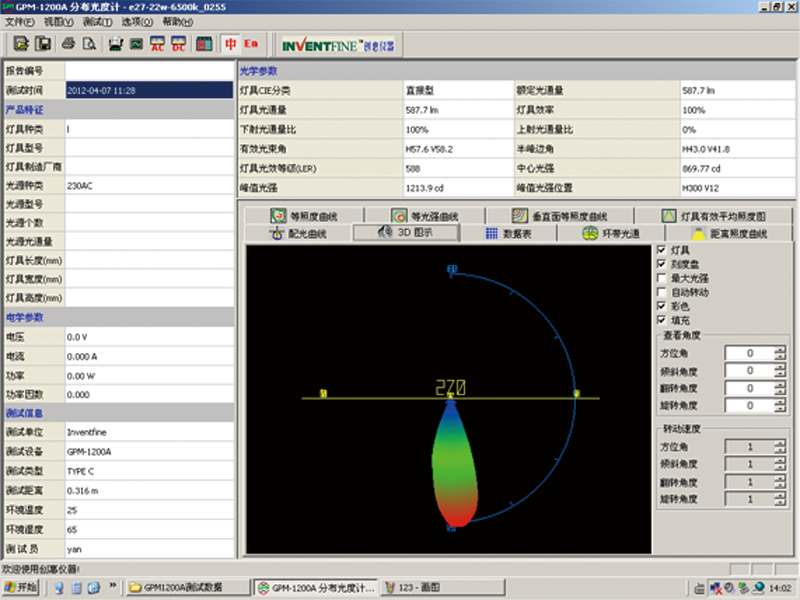

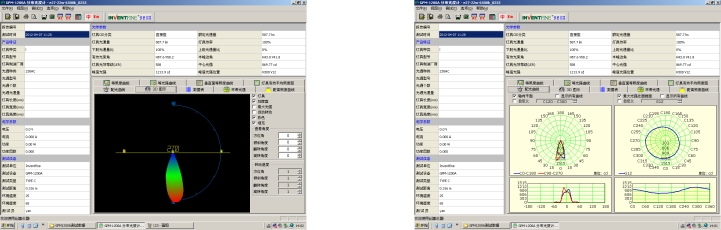

測試界面

測試報告

>光度測量范圍：0.1～30,000cd

>光度測量精度：一級

>角度測量范圍：垂直軸－90°～＋90°  水平軸0°～360°

>角度測量精度：±0.2°

>測量角度間隔選擇： 0.5°/1°/1.5°

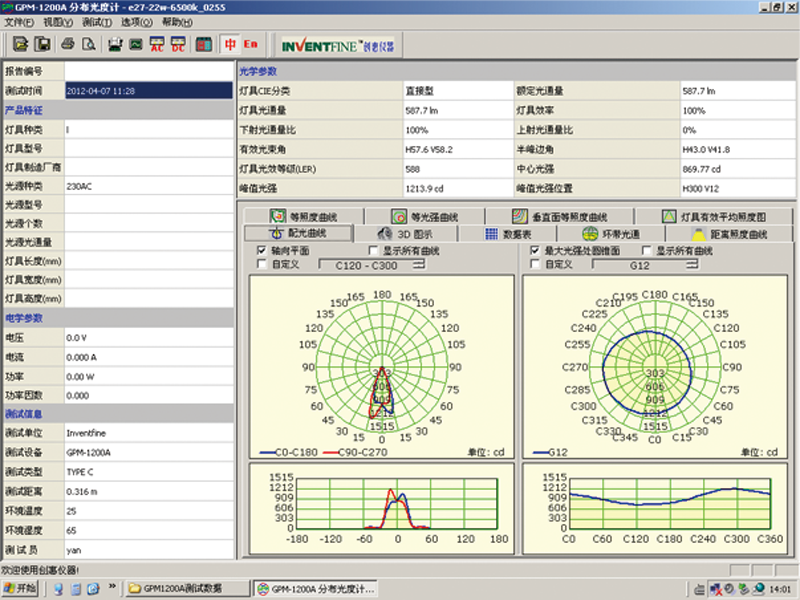

>自動繪制光強空間分布曲線（極坐標和直角坐標）

>自動測定光束角：常用的半強度角以及可以滿足特殊要求的1/4光強度角和3/4光強度角和1/10光強度角

>被測燈具尺寸為Φ22～Φ180mm

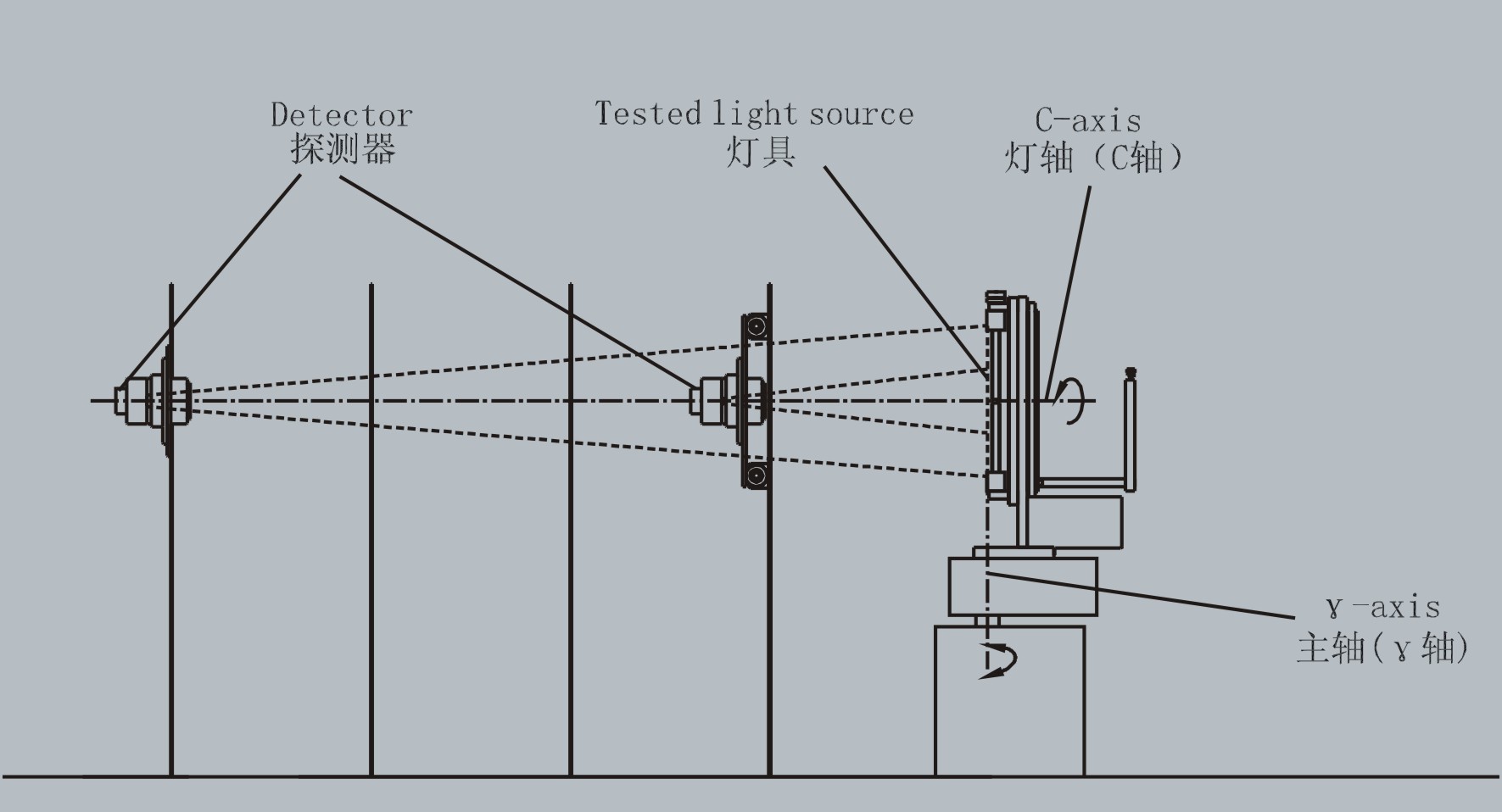

>被測燈具與探頭的測試距離為316mm/1000mm

>工作電源：

  ① 供電電壓：AC 220V±10%

  ② 電源頻率：50Hz/60Hz

  ③ 功耗：35VA

>工作環境要求：

  ① 允許工作環境溫度：0℃～40℃

  ② 正常測量最佳溫度：25℃±5℃

  ③ 相對濕度：≤65％R.H

被測燈具尺寸為Φ22～Φ180mm

被測燈具與探頭的測試距離為316mm/1000mm

GB/T 9467-2008, “室內燈具光度測試”

GB/T 9468-1988, “道路照明燈具光度測試”

GB/T 7002-2008,“投光照明燈具光度測試”

LB/T 001-2008 “整體式LED路燈的測量方法”

GB/T 24824-2009 “普通照明用LED模塊測量方法”

CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”

CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”

CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”

IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”

IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”

IESNA-1971(73-96),“IES Practical Guide to Photometry”

IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”

...

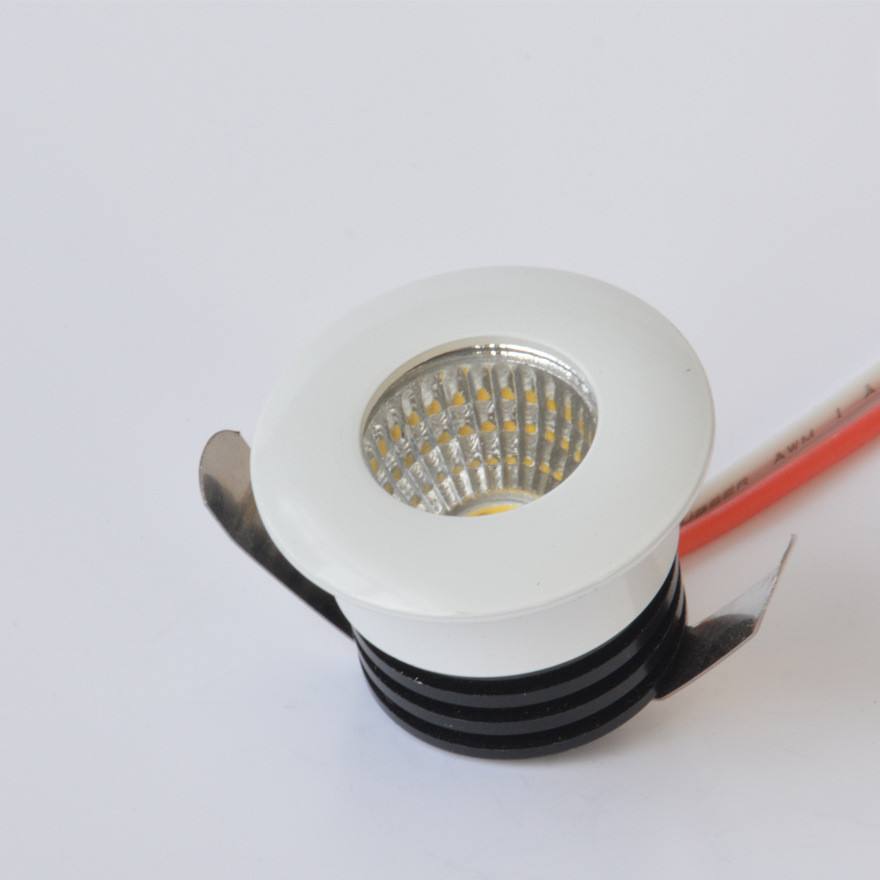

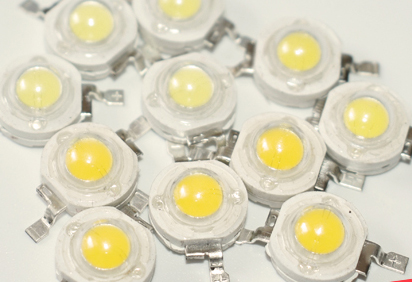

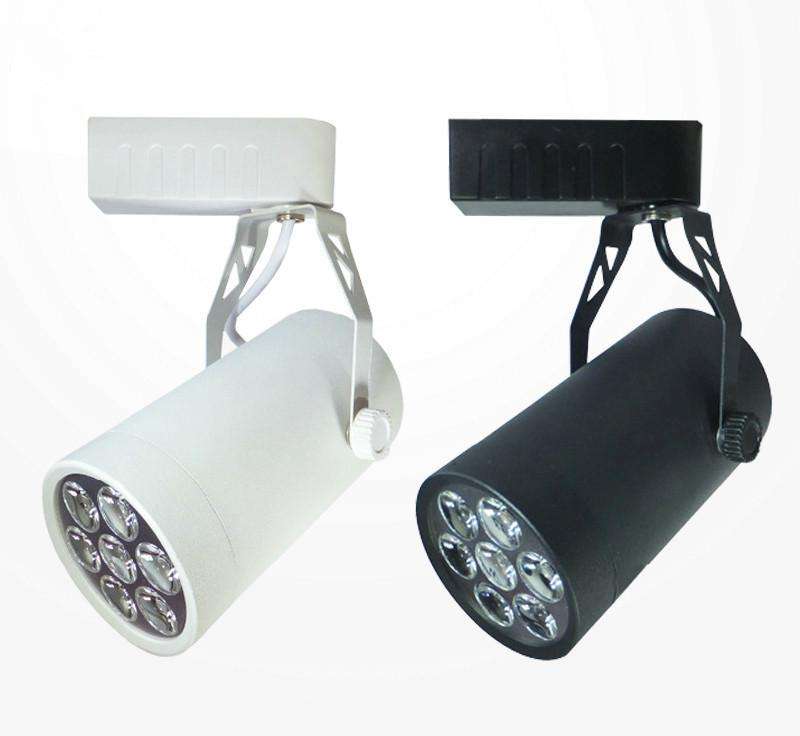

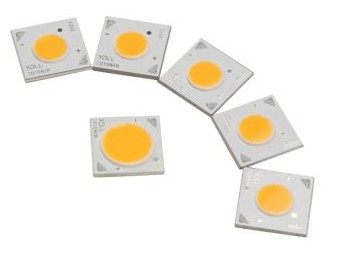

適用于單顆LED、COB、小型筒燈、射燈、Par燈
