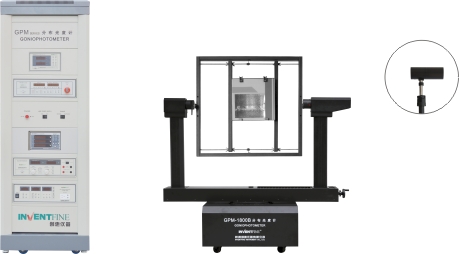

臥式分布光度計（配光曲線）完全滿足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1等要求，被測燈具旋轉角度范圍： (γ) ±180° (或者0~360°）， (C) ±180° ( 或者0~360°)連續旋轉不繞線（專利技術）。同時配置了多功能夾具可做雙臂B-β測試和單臂C-γ測試。用于測量各類LED室內照明燈具、投光燈具、道路照明燈具的空間光強分布及多種光度參數。配專用光譜分析儀可實現空間色度特性測量。

測量參數

空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通量、下射光通量、燈具總光通量、有效光通量 、利用系數以及電參數

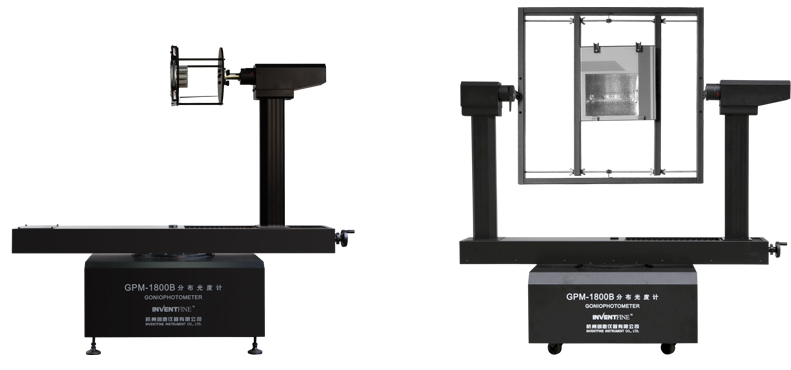

B-β測量                                                 C-γ測量

文件輸出格式

*.CIE  CIE文件格式

*.IES  IESNA 北美標準格式

*.TM14 TM14 文件格式(英國標準)

*.EUT  EULUMDAT 文件格式 (德國標準)

*.CSV EXCEL表格格式

    ......

>被測燈具可繞垂直軸和水平軸轉動，轉動范圍：±180°（或 0-360°）

>角度精度：0.1度，傳動角度分辨率：0.01度

>光度測量范圍

   照度：0.01lx-10000lx 光強：1cd-107cd(探頭)

>光度測量精度 ：2% （標準光源下）

>雜散光：≤ 0.1%；

>被測對象（含燈具和夾具）的最大允許尺寸

   B-β方案：1100mm（寬）×1600mm（高）

   C-γ方案：Φ1600mm（直徑）×550mm（深）

? 完全滿足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1

? 測試燈具旋轉角度范圍： (γ) ±180° (或者0~360°）， (C) ±180° ( 或者0~360°)

? 配置了多功能夾具可做雙臂B-β測試和單臂C-γ測試

? 角度精度：0.1°

? 光度探頭精度: CIE Class A

? 通過RS485/USB連接電腦，中英文軟件可以在Win7, Win8, Win10 及Win11下運行

? 測試數據可以導出如下格式文件：ies, ldt, cie, cib, tm4, cen, excel等，導出的文件可用于相關照明設計軟件如DiaLux

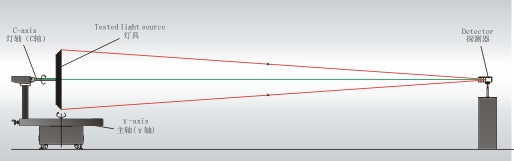

在測試過程中，探頭保持靜止，燈具繞垂直軸（γ軸）和水平軸（C平面軸）轉動，從而得到整個空間的光強分布。

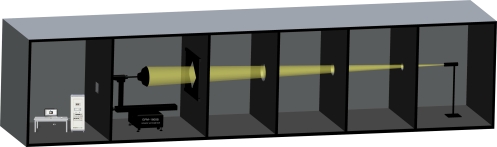

測量平面圖

測量方案

CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”

CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”

CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”5. IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”

IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”

IESNA-1971(73-96),“IES Practical Guide to Photometry”

IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”

GB/T 9467-2008, “室內燈具光度測試”

GB/T 9468-2008, “道路照明燈具光度測試”

GB/T 7002-2008,“投光照明燈具光度測試”

LB/T 001-2008 “整體式LED路燈的測量方法”

GB/T 24824-2009 “普通照明用LED模塊測量方法”

LB/T 001-2009  “ 整體式LED 路燈的測量方法”

...

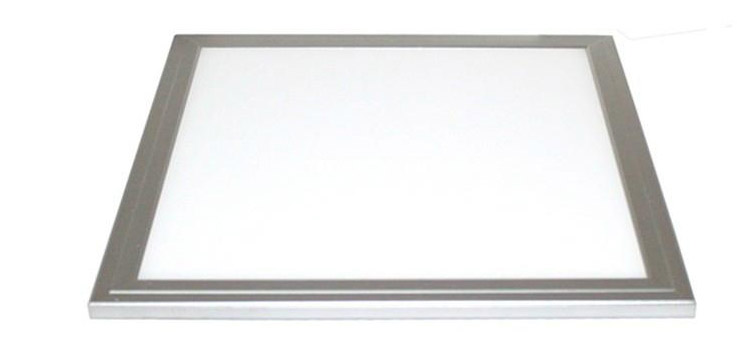

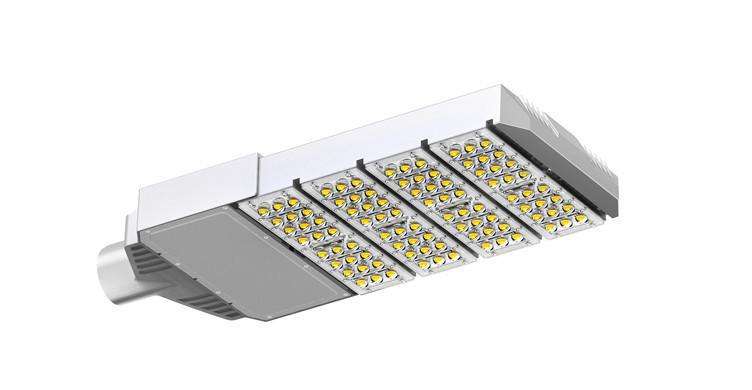

戶外燈具、道路燈具、室內燈具、投光燈具等各類燈具的光度性能測試。
